27 Août Moderniser l’aménagement du territoire avec les outils GPS et les applications mobiles SIG
Comment numériser des jardins historiques vieux de 400 ans quand les anciennes cartes ne correspondent plus à la réalité ?
C’est le défi qu’a relevé Semir Kahrimanovic, consultant SIG, sur le site des jardins partagés de St. Ann’s Allotments, l’un des plus anciens et vastes ensembles de jardins victoriens du Royaume-Uni. Avec plus de 30 hectares, la gestion de ce site classé reposait encore sur des cartes papier imprécises et des processus manuels obsolètes.
Son objectif : créer un système de cartographie numérique moderne, accessible à une équipe sans formation SIG. Pour cela, il s’est appuyé sur deux outils puissants : le récepteur GPS Emlid Reach RS2 et l’application ArcGIS Field Maps.
Des cartes historiques aux systèmes SIG intelligents
Inscrit dans le cadre de son mémoire universitaire à Nottingham Trent, Semir a réalisé un projet d’hydrologie sur les jardins de St. Ann, classés au patrimoine (Grade II) et administrés par la ville de Nottingham.
Impressionnée par la précision de sa cartographie, la fondation Renewal Trust l’a recontacté pour une mission plus ambitieuse : moderniser l’ensemble de la gestion du site grâce aux outils SIG mobiles.

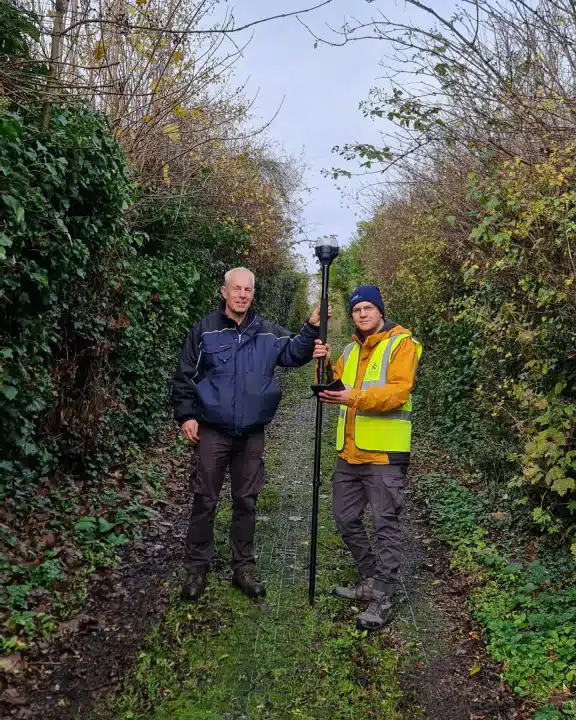

Semir Kahrimanovic (droite) en levé topographique avec le récepteur Reach
Une nouvelle gestion foncière par les données temps réel
L’équipe utilisait jusqu’alors des plans papier souvent obsolètes, rendant difficile le suivi précis des parcelles, des réseaux d’eau ou des usages. Semir a remplacé ces flux manuels par un système SIG dématérialisé et collaboratif basé sur ArcGIS Online.
Les anciennes données shapefile ont servi de base pour créer des cartes vectorielles interactives (parcelles, végétation, infrastructures), directement exploitables sur le terrain.
Capture de données mobile avec ArcGIS Field Maps
Pour faciliter les inspections, Semir a formé l’équipe à l’application mobile ArcGIS Field Maps, permettant de collecter et synchroniser en temps réel les observations terrain : équipements défectueux, présence d’eau, clôtures, etc.
Chaque rapport contient la position GPS, une photo et une description, automatiquement synchronisés avec le système central.
Améliorer la précision GPS avec le GPS Emlid Reach
Le GPS du smartphone offrait une précision de 3 à 10 mètres, insuffisante pour localiser des bouches d’égout ou des petits objets. Semir a donc introduit le récepteur GPS Emlid Reach RS2, capable d’atteindre une précision centimétrique grâce au système RTK.
Le récepteur était connecté à ArcGIS Field Maps, offrant une prise en main intuitive et une intégration directe sans configuration complexe.

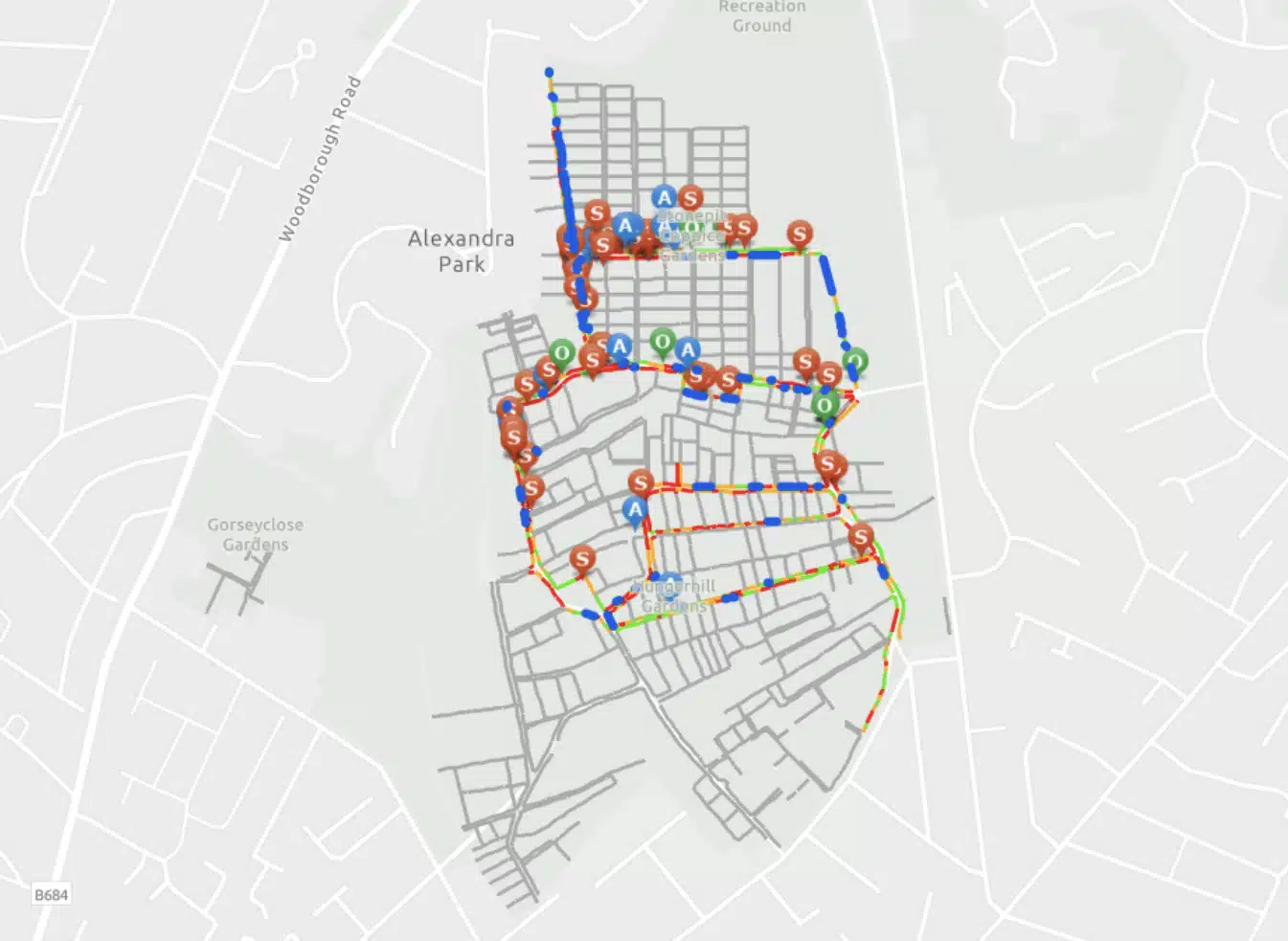

La carte des haies réalisée avec ArcGIS Field Maps et le récepteur Reach RS2

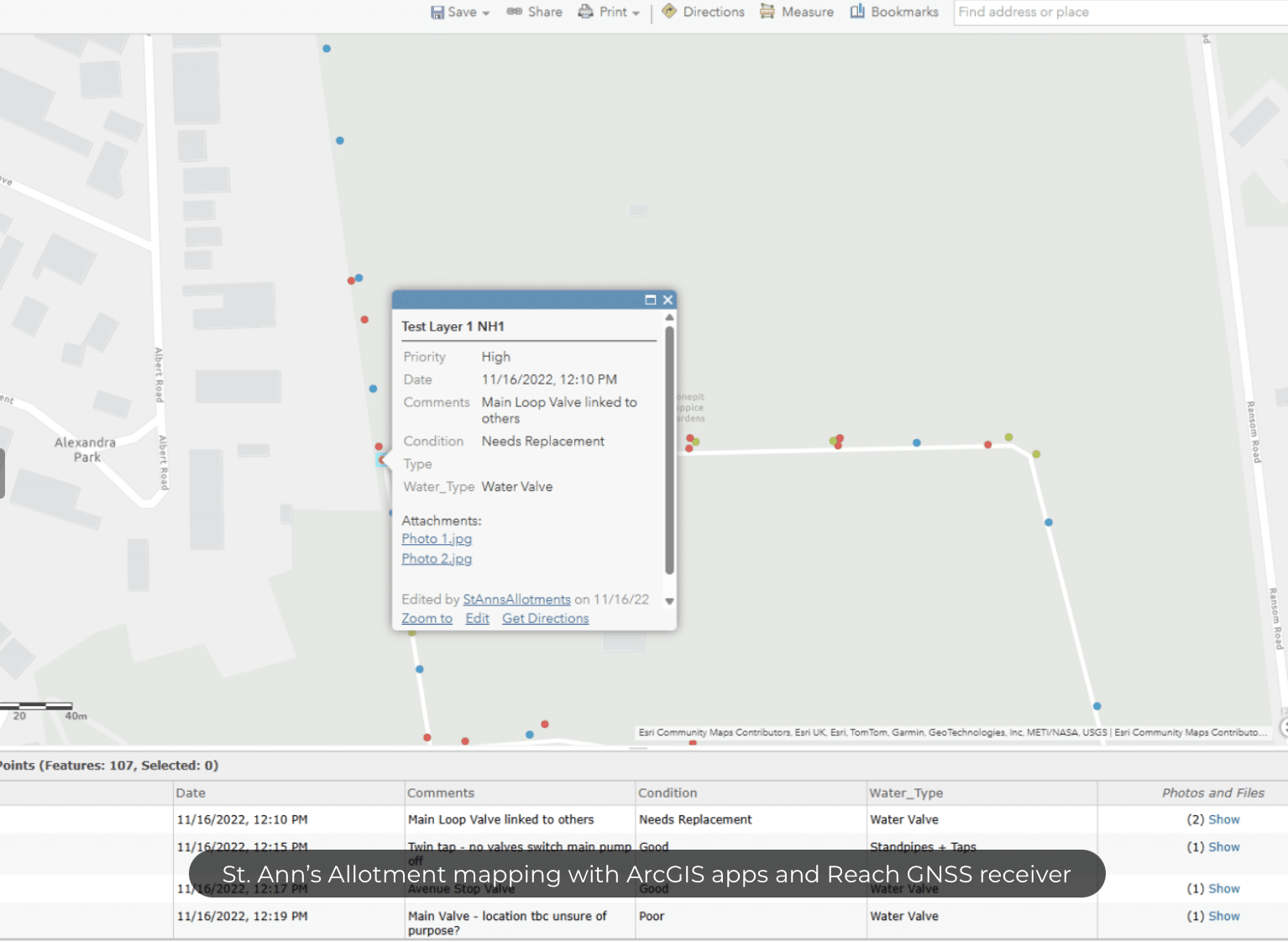

Cartographie des jardins de St. Ann avec les applications ArcGIS et le récepteur GPS Reach RS2 1/2

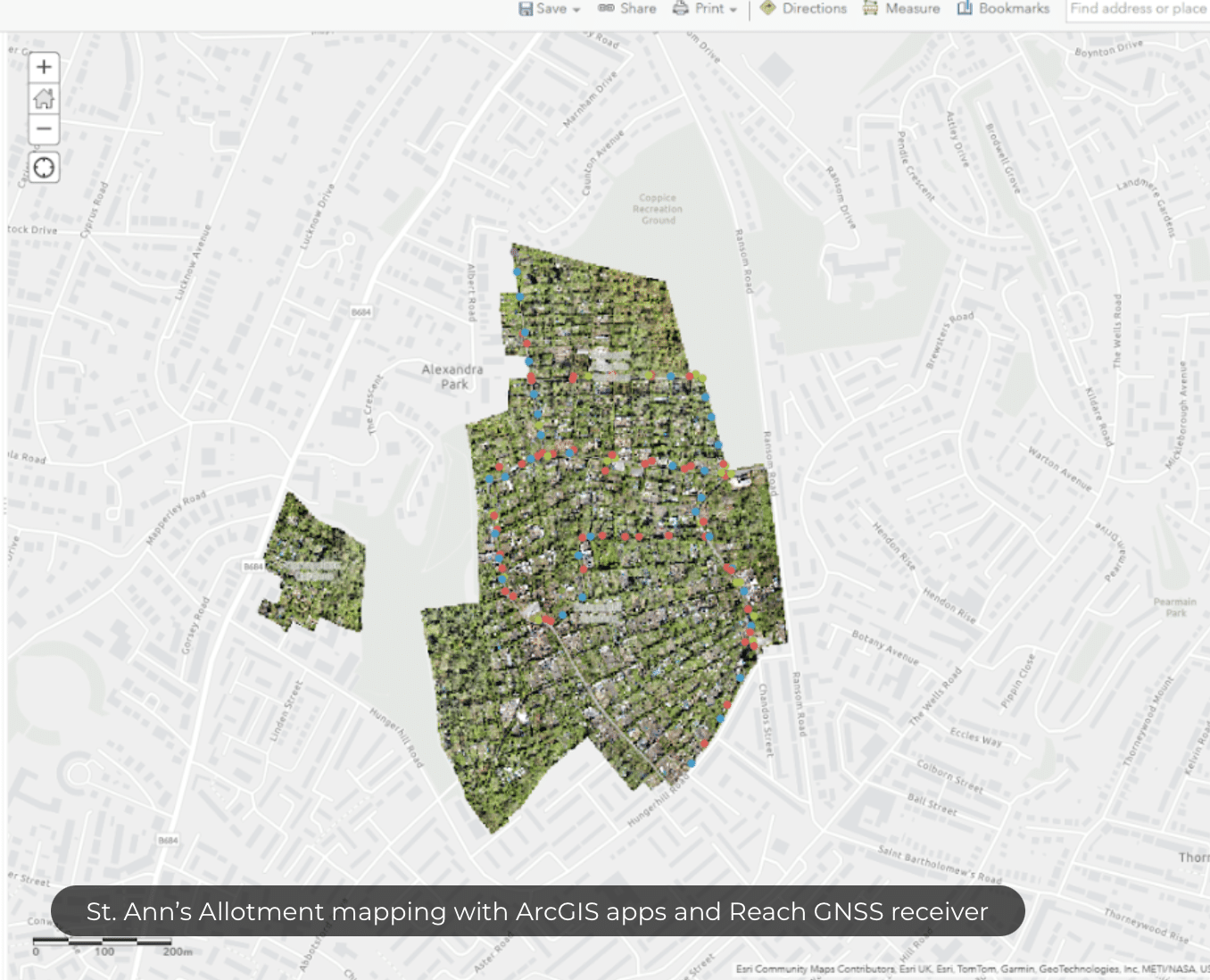

Cartographie des jardins de St. Ann avec les applications ArcGIS et le récepteur GPS Reach RS2 2/2
Formation terrain à l’utilisation SIG et GPS
L’équipe du Trust étant non formée au SIG, Semir a conçu une série de formations pratiques avec exercices, guides pas-à-pas et tests sur le terrain. Le but : rendre l’équipe autonome dans la gestion et la maintenance des parcelles, avec un système fiable et sans ressaisie.
Résultats : gain de précision et gain de temps
- Précision centimétrique avec le Reach RS2 + base RTK
- Données synchronisées, moins d’erreurs
- Réduction du temps de réponse sur les demandes de maintenance
- Meilleure transparence des activités pour les usagers et la collectivité
Vers d’autres projets GPS : drones, GCP, éducation
Semir a ensuite intégré le Reach à d’autres projets : cartographie GCP pour drones, analyse de l’état des haies avec des étudiants en développement durable, etc.
Conclusion : moderniser l’aménagement du territoire avec le GNSS et le SIG mobile
L’exemple de St. Ann’s Allotments montre comment des outils comme Emlid Reach RS2 et ArcGIS Field Mapspermettent aux collectivités ou associations de passer d’un système papier à une gestion numérique précise, collaborative et moderne.
Un modèle inspirant pour toute collectivité souhaitant moderniser sa planification de l’usage des sols.
