GUIDE D’UTILISATION DU REACH RS3 D’EMLID

A. Application EMLID Flow

Télécharger l’application EMLID FLOW sur Google Play Store ou Apple Store, ou en scannant le QR Code :

L’application EMLID Flow vous permet de paramétrer votre GPS mais aussi de faire vos relevés de points et de les partager gratuitement avec toutes les personnes utilisant le meme compte. Gérez vos projets à distance avec EMLID Flow 360, la version web de l’application.

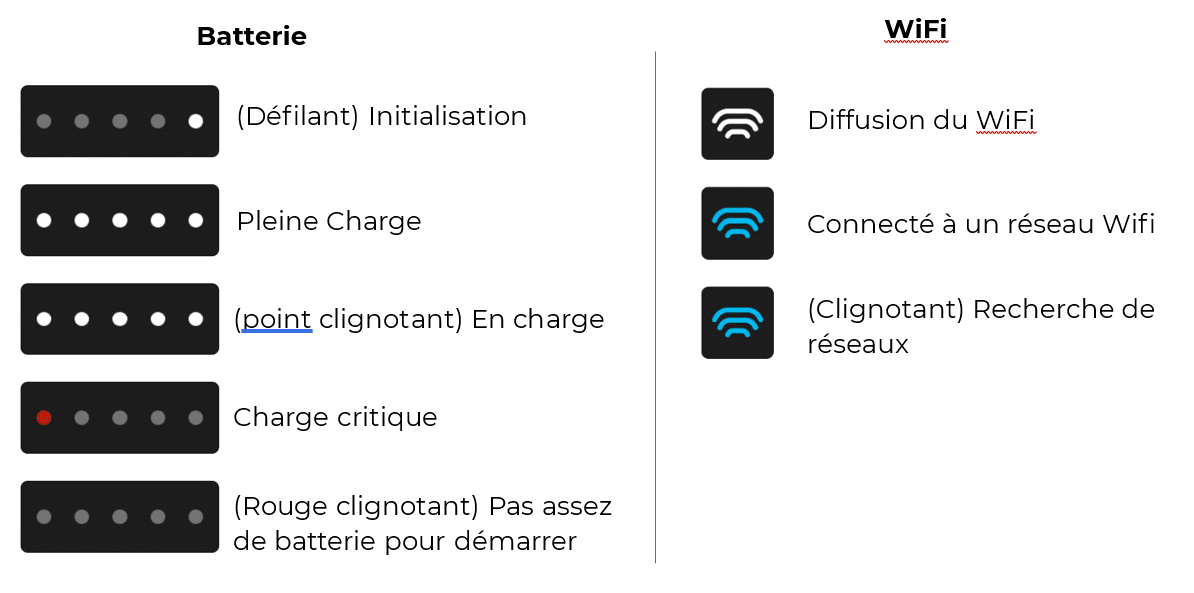

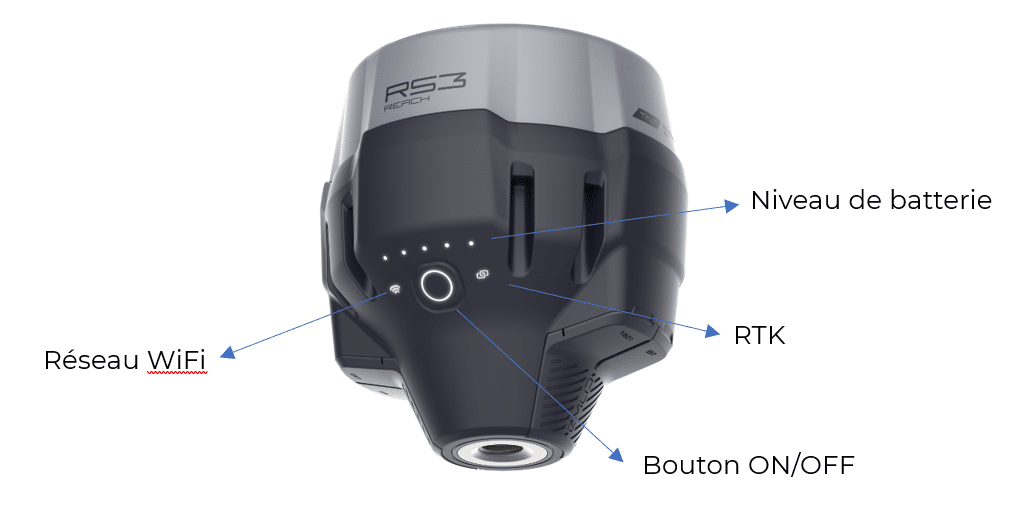

B. Comprendre les LEDS du RS3 :

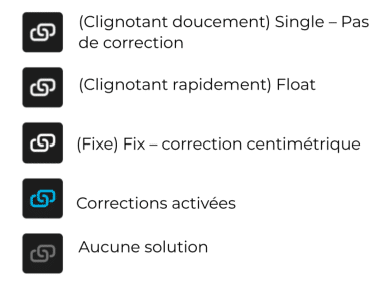

Statut RTK :

Cette LED est utilisée pour afficher l’état du système RTK. L’état RTK a deux couleurs : blanc et bleu. Le blanc indique les corrections entrantes et le bleu indique si les corrections sortantes sont activées. Si les corrections sortantes sont désactivées, il n’y aura qu’une LED blanche. Si elles sont activées, la lumière passe du blanc au bleu toutes les deux secondes.

C. Connecter son Reach RS3 à son téléphone/tablette

3 possibilités pour piloter votre Reach :

• Connexion Bluetooth (BLE)
• En se connectant au réseau Wifi du Reach RS3 doté d’une carte SIM
• En créant un point d’accès mobile avec son téléphone et en le paratageant avec votre Reach RS3

DANS TOUS LES CAS :

Mettre votre Reach sous tension, suivez les étapes ci-dessous :

1. 1. Maintenez le bouton d’alimentation pendant 5 secondes pour allumer l’appareil.
   2. Attendez environ 30 secondes jusqu’à ce que les LED d’alimentation cessent de clignoter et que la LED de réseau reste blanche.
   3. Le Reach RS3 diffuse maintenant du Wi-Fi et du Bluetooth.

C1 – Connexion du récepteur au téléphone en Bluetooth:

1. 1. Activer le Bluetooth de votre téléphone
   2. Rechercher Reach
   3. C’est parti!

C2 – Connexion en WIFI :

1. 1. Activer le WiFi de votre téléphone/tablette
   2. Se connecter au réseau Reach
   3. Mot de passe Wifi : emlidreach
   4. Ouvrir EMLID FLOW
   5. Sélectionner le récepteur qui s’affiche

Reach muni d’une carte sim

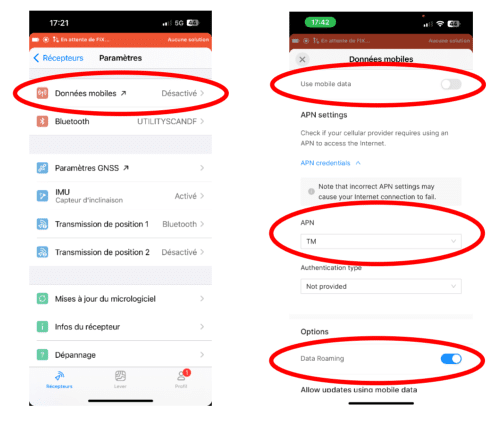

Activation de la carte SIM insérée dans le récepteur

• Dans EMLID Flow, allez à Paramètres / Données mobile
• Activer “Use Mobile Data” et “Data roaming”
• Entrer l’APN de la carte SIM (simpoint.m2m pour les cartes RTK Premium ; wbdata pour les cartes Move & Connect)

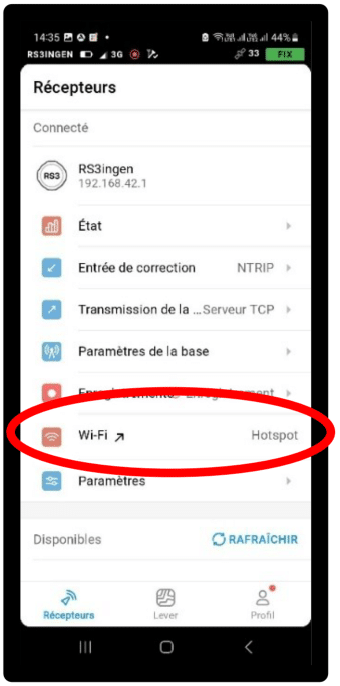

Connecter Reach au point d’accès mobile du téléphone

• Activez le point d’accès mobile/Hotspot sur votre téléphone.
• Dans Emlid Flow/Récepteurs/Wi-Fi, sélectionnez le point d’accès mobile de votre téléphone
• Une fois le récepteur connecté à votre point d’accès mobile vous pouvez désactiver le Wi-Fi de votre téléphone (pas le point d’accès mobile)

Si votre téléphone ne permet pas d’activer le Wifi et le point d’accès mobile en même temps :

• Dans Emlid Flow/Récepteurs/Wi-Fi rentrez manuellement les identifiants de votre point d’accès mobile (nom et MdP) afin que le Reach RS3 puisse se connecter à votre réseau.
• Activez votre point d’accès mobile

Si votre récepteur est bien connecté, le GPS la LED WiFi s’allume en bleu fixe.

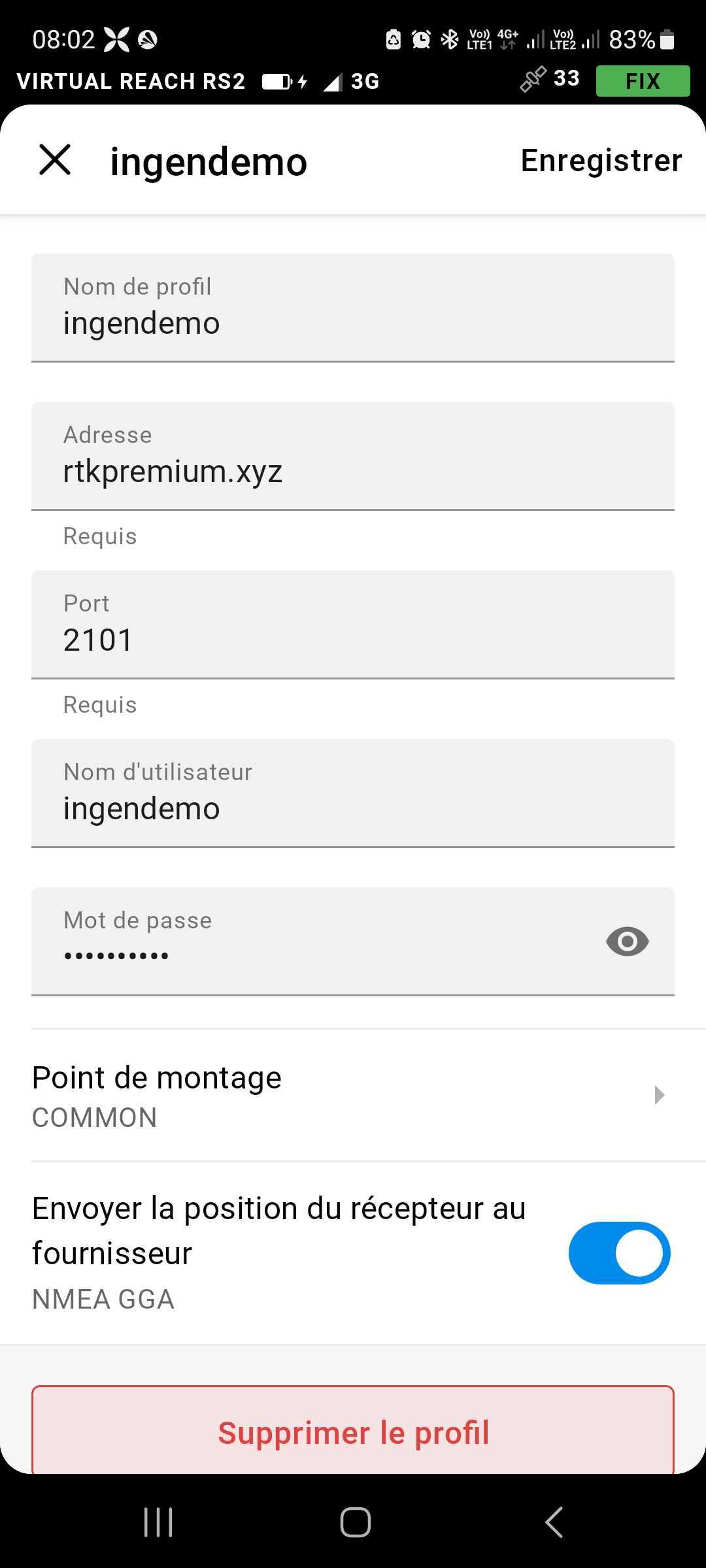

F. Connexion au réseau RTK (lors de la première utilisation) :

1. 1. Aller dans Récepteur / Entrée de correction
   2. Sélectionner ‘’NTRIP’’ ou « NTRIP via Bluetooth » en fonction de votre mode de connexion au GPS
   3. Cliquer sur l’icône modifier
   4. Entrer les paramètres de connexion envoyés par votre fournisseur
   5. Enregistrer
   6. Si les paramètres sont correctement rentrés la mention « Corrections en cours de réception» apparait sous NTRIP
   7. Sinon la mention « En attente de correction » apparait (il peut aussi s’agir d’un problème de réception de données)
   8. Une fois enregistrés les profils NTRIP sont automatiquement partagés avec les autres utilisateurs du même compte EMLID Flow

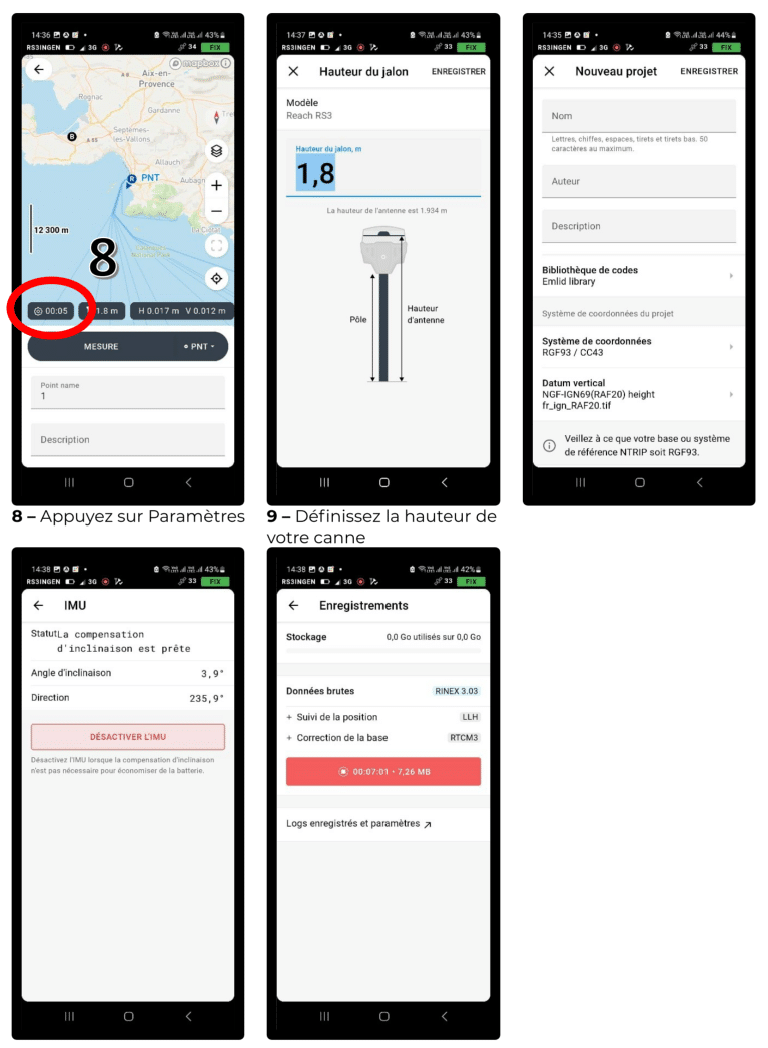

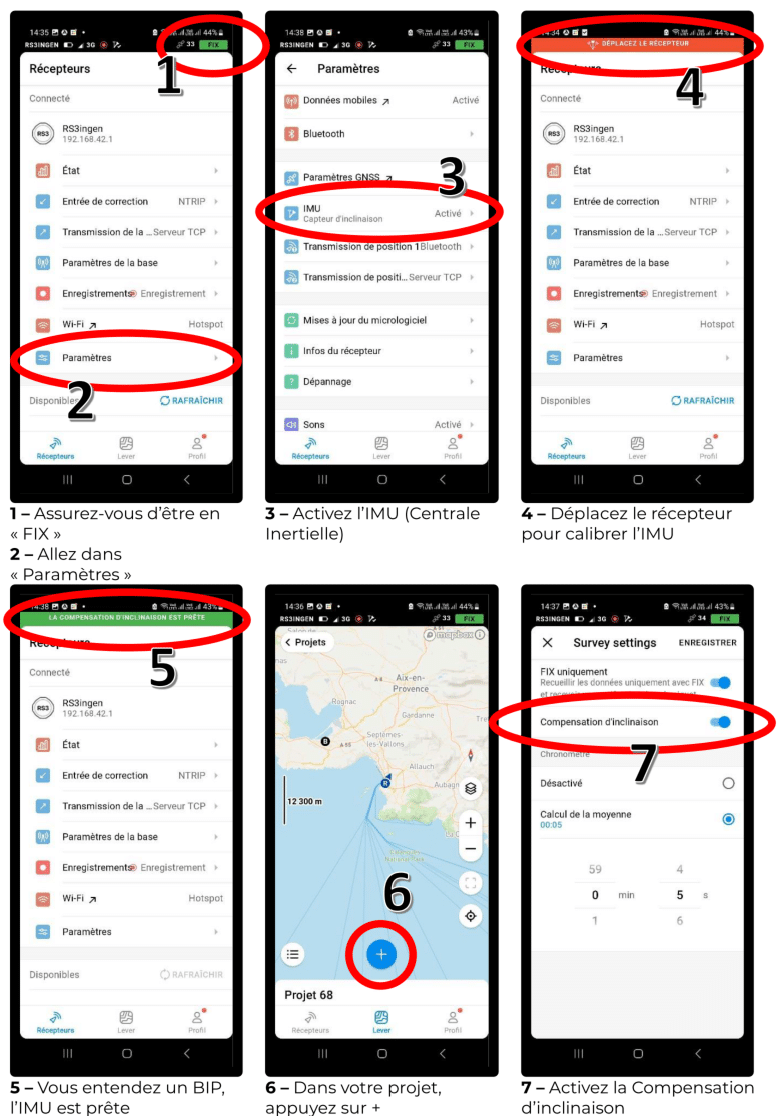

G. Activer la compensation d’inclinaison

H. Mise à jour du Firmware du GPS

Vous pouvez mettre à jour votre récepteur de 2 manières :

1. Par l’intermédiaire de l’application EMLID Flow en allant dans Récepteur / Paramètres / Mise à jour du microgiciel
2. Forcer la mise à jour en connectant votre récepteur en USB à un PC et en utilisant le logiciel EMLID Firmware Flash Tool. Téléchargez le logiciel Firmware Flash Tool en cliquant ici.
