13 Avr Chantier VRD : comment le EMLID RX2 devient votre meilleur allié

Posté à 18:57h in Construction - VRD by Damien Blanc

VRD et réseaux humides : documenter avec un GPS avant de remblayer

Une tranchée mal positionnée, une dalle coulée à la mauvaise cote, un mur de soutènement implanté à 50 cm de son axe — ces erreurs ne sont pas de simples oublis de chantier, ce sont des pertes financières directes. Le GPS RTK vous rend autonome pour les éviter.

Le BTP est un secteur où les marges sont serrées. Les reprises de travaux grignotent les bénéfices, les retards se propagent en cascade, et attendre un géomètre n’est pas toujours envisageable quand le planning est tendu.

Une tendance de fond s’impose sur les chantiers : de plus en plus de sous-traitants et d’entreprises spécialisées s’équipent de récepteurs GPS RTK pour réaliser leurs propres contrôles de position et réduire la dépendance quotidienne à une prestation extérieure.

SECTION 1 – VRD & RÉSEAUX HUMIDES

Les problèmes récurrents : des profondeurs de tranchée qui ne correspondent pas aux plans d’exécution, des canalisations déportées de quelques dizaines de centimètres, et des DOE (dossiers des ouvrages exécutés) bâclés parce que réalisés après coup. Chacun de ces points peut déclencher des reprises onéreuses ou, pire, des conflits futurs avec d’autres réseaux souterrains.

Le GPS EMLID Reach intervient à chaque phase:
Avant Travaux –> implanter le tracé défini sur plan directement sur le terrain, sans attendre une équipe de géomètre.
En cours de pose –> contrôler la profondeur et la pente en temps réel, avec une alerte immédiate si l’on s’écarte de l’épure.
Après remblai –> collecter les données as-built pendant que les conditions sont encore fraîches, pour fournir au maître d’ouvrage et aux futurs intervenants des plans de récolement fiables.

ASTUCE:

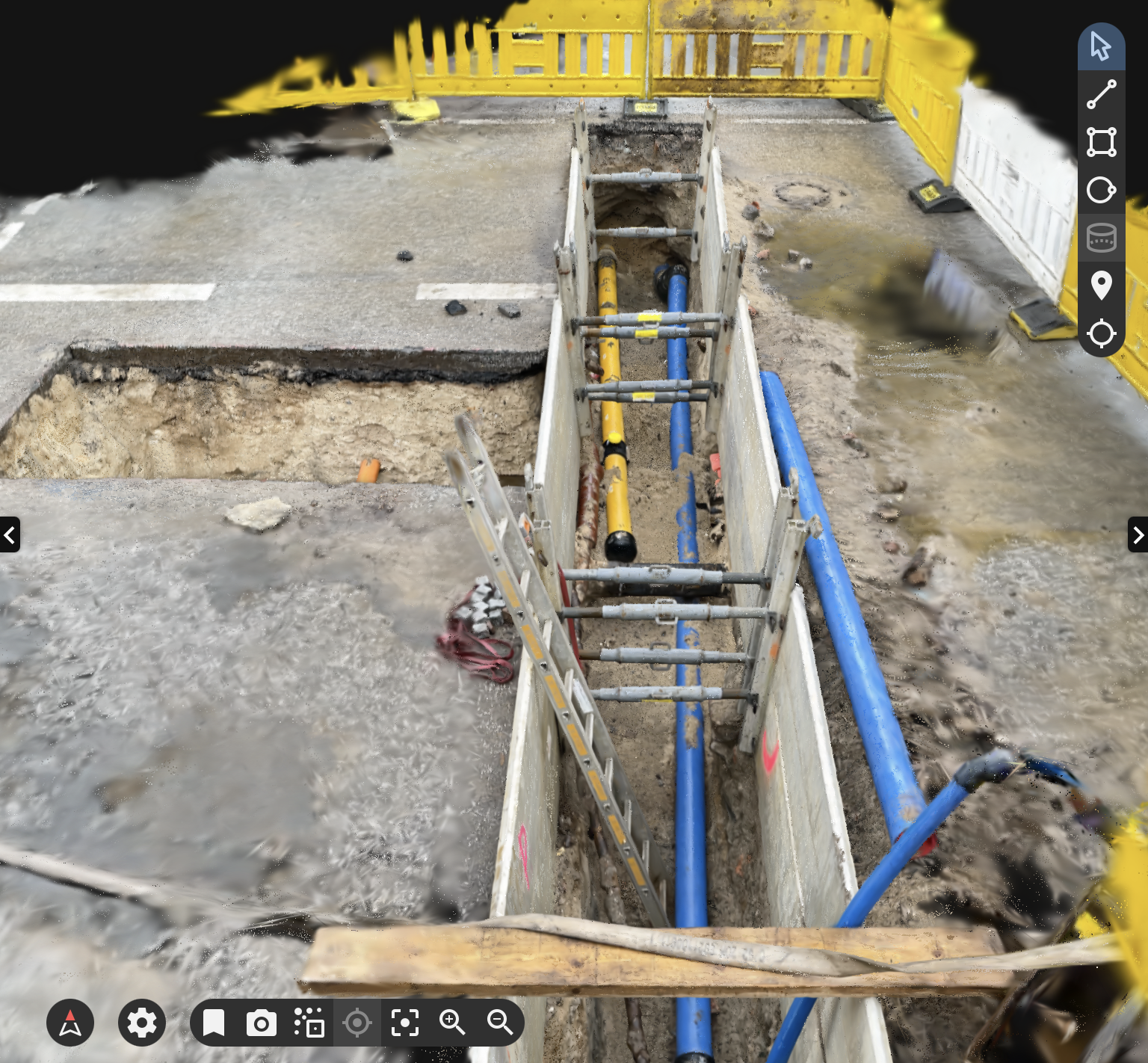

Un récepteur RTK associé à une application de scan 3D vous permet de créer des modèles tridimensionnels de tranchées ouvertes, pour documenter et calculer des volumes avec précision avant remblaiement.

Jumeau numérique tranchée

SECTION 2 – TERRASSEMENT

En terrassement, la précision des volumes, c’est de l’argent. Le décaissement, les mouvements de terres en déblai-remblai et la préparation des plates-formes dépendent de données topographiques fiables du début à la fin du chantier.

Le problème : les chantiers de terrassement évoluent vite. Un contrôle de cote correct le lundi peut être obsolète le vendredi. Attendre une intervention extérieure rallonge la boucle de retour d’information, et les quantités de matériaux finissent par être estimées à la louche.

Avoir votre propre GPS vous permet de:

Contrôler la cote au fil de l’avancement, sans interrompre les engins
Réaliser des vérifications déblai/remblai en temps réel
Mesurer les volumes de stocks et d’excavation avec précision centimétrique
Implanter des points de repère pour les conducteurs d’engins
Conserver un historique numérique de l’avancement du chantier

Avec un GPS, les contremaîtres suivent l’avancement en temps réel, détectent les écarts de terrassement avant qu’ils ne deviennent problématiques, et conservent un enregistrement précis des données tout au long du chantier grâce à l’application EMLID Flow.

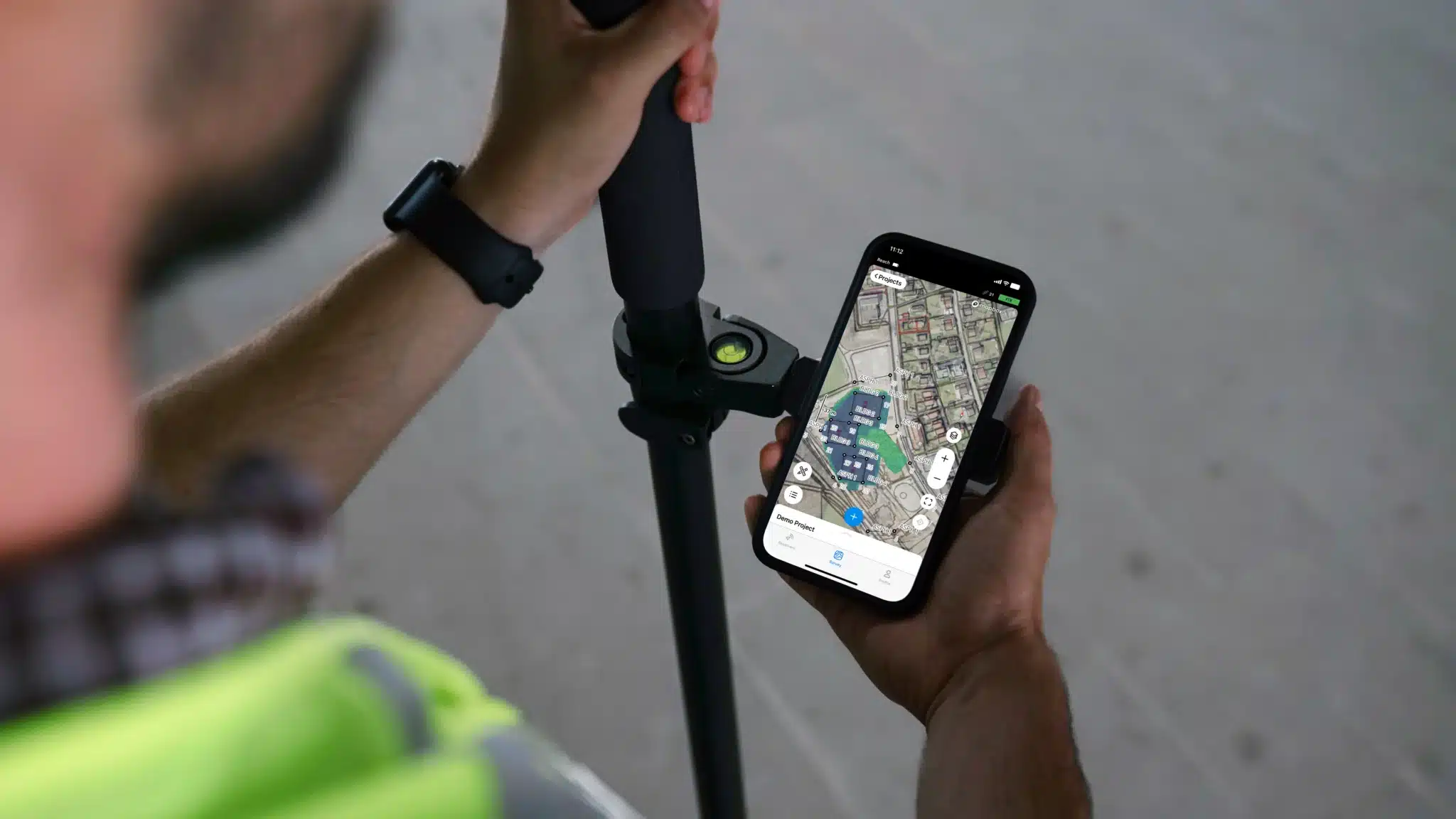

Emlid Flow – Suivi de chantier

SECTION 3 – GROS OEUVRE BÉTON

Le travail en béton ne pardonne pas les erreurs. Une fois le coulage effectué, vous êtes engagé! Un poteau décalé, des rives de dalle mal alignées avec les aciers, des réservations hors axe… Ce sont des découpes, des ragréages, voire des démolitions.

Les mesures manuelles à partir de points de référence s’accumulent et dérivent sur les grandes dalles ou les structures en hauteur. Chaque transfert de cote introduit une petite erreur, et au quatrième niveau, cette dérive a un coût significatif.

Avec un GPS sur chantier béton, les équipes peuvent implanter directement depuis le fichier de plan numérique et vérifier les points critiques avant la pose des coffrages ou le coulage. Poteaux, angles de dalle, inserts, réservations et trémies sont contrôlés sur place, sans chaînage à partir de repères précédents.

L’avantage clé : au lieu de transférer le repère d’un niveau à l’autre, les équipes travaillent toujours dans le même système de coordonnées. L’erreur accumulée est éliminée, et chaque niveau reste aligné sur le projet tel qu’il a été conçu.

SECTION 4 – VOIRIE & REVÊTEMENT

Les travaux de voirie et d’enrobés reposent entièrement sur la maîtrise des altimétries. Un parking qui ne s’écoule pas, une section d’enrobé qui ne raccorde pas à la bordure, une couche de base décalée de quelques centimètres, ces problèmes apparaissent rapidement après livraison, et les corrections sont coûteuses.

Le contrôle traditionnel des cotes repose sur des cordeaux et des niveaux laser, qui fonctionnent bien sur des chantiers simples. Sur des sites plus étendus avec des profils d’écoulement complexes ou plusieurs surfaces de projet, maintenir une cohérence de référence altimétrique devient difficile.

Désormais vous pourrez:

Implanter des points de cote et vérifier les altimétries directement par rapport au projet numérique
Éviter de recaler le repère de chantier à chaque nouvelle section
Réduire les temps de mise en place et les interventions de contrôle extérieur
Maximiser le temps productif des équipes de pose

SECTION 5 – Espaces verts et aménagement paysager

Le modelé de terrain pour l’écoulement des eaux, la localisation des réseaux d’irrigation et la mise en place d’ouvrages devant s’articuler avec les plans architecturaux laissent peu de marge à l’approximation. Une erreur de position, et vous faites face à des problèmes de drainage, des interventions sous garantie, et des litiges avec le maître d’œuvre.

Le GPS d’un smartphone n’est pas conçu pour ce niveau d’exigence. Avec des erreurs de cinq à dix mètres, une terrasse, un bassin ou un fossé de drainage peut se retrouver loin de sa position prévue au plan.

Avec le GPS EMLID RX2, les paysagistes et entreprises VRD peuvent implanter et vérifier les points du projet avec une précision centimétrique, directement depuis le plan de masse numérique. Berges de bassins, terrasses, murs de soutènement, réseaux d’arrosage et ouvrages de drainage sont tous réalisables sur le terrain sans approximations ni incertitudes.

Cas particulier: conception écologique et génie végétal : pour les systèmes de récupération des eaux de pluie, les noues d’infiltration ou les terrasses où l’eau doit s’écouler dans une direction précise, le GPS RTK garantit que le paysage réalisé fonctionne exactement comme conçu, et non après le premier épisode pluvieux.

Quel GPS choisir pour ces applications ?

Le RX2: Le GPS RTK de poche pour les équipes chantier. Précision centimétrique, prise en main immédiate, sans formation en topographie.
Le Reach RS4 Pro: pour les équipes qui gèrent des relevés complexes ou travaillent dans des zones difficiles d’accès ou dangereuses.

N’oubliez pas EMLID Flow:

L’application Emlid Flow pilote les deux récepteurs et constitue l’interface principale pour le travail sur le terrain. Les équipes peuvent importer les données projet (points et tracés), utiliser l’application pour implanter les positions de projet, collecter des entités du site et vérifier les positions directement depuis un smartphone ou une tablette. La gestion des équipes, des projets ainsi que des autorisations est prévue!
