26 Juin Chantier: contrôle de nivellement avec les GPS Emlid et Emlid Flow

UTILISER EMLID REACH POUR VOS DÉBLAIS ET REMBLAIS – GAGNEZ DU TEMPS!

Le contrôle de nivellement est une étape fondamentale de tout chantier de construction. Avant d’ériger la moindre structure, le terrain doit correspondre exactement au projet : plateformes de bâtiments, tracés routiers, drains, réseaux.

Cela implique de calculer les zones qui nécessitent une excavation ou un apport de matériaux, puis d’exécuter ces mouvements avec précision. Une erreur et les coûts s’accumulent : surexcavation, excédent de matériaux, reprises de travaux coûteuses.

Ce guide couvre le contrôle de nivellement dans les processus courants de construction, du relevé topographique à la vérification en utilisant les récepteurs GPS RTK Reach et le logiciel Emlid Flow. Du géomètre au chef de chantier, chaque membre de l’équipe peut prendre en main l’outil sans formation particulière.

Ce que signifie concrètement le contrôle de nivellement

Le contrôle de nivellement consiste à gérer les déblais et remblais en temps réel. Ce qui conditionne réellement l’avancement des travaux, c’est la conformité : l’écart entre la surface construite et le projet, mesuré dans les tolérances exigées par chaque application.

Ces tolérances varient significativement selon le cas d’usage. Un parking avec une pente transversale de 1 à 2 % assure l’évacuation des eaux, un terrassement général à ±2–3 cm suffit donc. Un réseau gravitaire d’assainissement vit ou meurt en fonction de la pente régulière et de la cote de fil d’eau. S’il est trop faible alors l’écoulement ne se fait pas. S’il est trop fort alors la canalisation s’érode. Le nivellement de parcelles agricoles pour l’irrigation par submersion peut exiger ±1 cm sur l’ensemble d’une parcelle, car une surface irrégulière entraîne une distribution inégale de l’eau et des pertes de récolte.

La nature du problème change selon l’application, mais le besoin fondamental reste le même : un contrôle altimétrique rapide et fiable, avec un enregistrement précis de ce qui a été réellement réalisé. Voici quelques exemples supplémentaires :

Aménagement de sites

Plateformes pour bâtiments commerciaux, installations industrielles et lotissements. Grandes surfaces planes ou profilées, façonnées selon les exigences de drainage et de structure. Les volumes déterminent les coûts de transport.

Routes et autoroutes

Déblais dans les collines, remblais dans les vallées, préparation de la plateforme pour le bitume ou le béton. Alignements linéaires longs avec des talus importants. Le guidage machine est courant sur les grands chantiers.

Réseaux enterrés

Tranchées pour les réseaux d’assainissement, pluvial, eau potable et drainage. Travaux étroits, profonds et sans marge d’erreur sur la pente et la profondeur. Souvent point de blocage sur un chantier plus large.

Agriculture

Nivellement de parcelles pour l’irrigation par ruissellement. Tolérances altimétriques strictes sur de grandes surfaces ; les systèmes guidés par GPS sont désormais la norme.

Mines et carrières

Abattage en gradins, décapage de stériles, entretien des pistes, gestion des stockpiles. Suivi de volumes en continu.

Décharges, barrages et digues

Terrassements massifs avec des exigences strictes en matière d’altimétrie, de pente et de compactage, vérifiées à plusieurs stades d’avancement.

Terrains de sport et de golf

Surfaces profilées pour le drainage et la pratique sportive. Travaux de grade subtils sur de grandes surfaces.

Dans tous les cas, la question centrale est la même : en ce point précis du terrain, quelle quantité de terre doit bouger et dans quel sens ? Répondre à cette question avec précision et en continu, c’est ce qui maintient l’excavation dans les clous et évite les reprises de travaux.

Comment les équipes travaillaient auparavant ?

La boîte à outils traditionnelle se compose de jalons, de fils de nivellement, de mires et de niveaux laser contrôlés par une équipe de géomètres à intervalles réguliers. Ça fonctionne sur des chantiers petits, plats et simples. Sur tout ce qui est plus long, plus profond ou qui avance plus vite, les contraintes s’accumulent.

Les jalons sont renversés par la circulation, les engins et les intempéries. Les contrôles de niveau se font à des instants fixes et non en continu, si bien que les erreurs n’apparaissent que lorsqu’on mesure — souvent après que les dégâts sont faits. Les niveaux laser nécessitent une ligne de visée et peinent sur les longues distances. Chaque modification de projet nécessite le retour du géomètre, ce qui bloque l’excavation. La documentation de récolement se résume à un croquis papier et un coup de téléphone. Tout cela ralentit le chantier et fait entrer les reprises dans le planning.

Réaliser le contrôle de nivellement avec les récepteurs Reach et Emlid Flow

Avant que le géomètre n’arrive sur le chantier, l’ingénieur élabore la surface de projet, les cotes finies, les pentes et les altimétries que le site doit atteindre. Ces données proviennent des plans : tracés routiers, plateformes de bâtiments, plans de drainage, etc.

Dans les logiciels de conception, ce modèle est désigné sous le terme de MNT: Modèle Numérique de Terrain. Sur le terrain, ce même modèle est simplement appelé surface : une représentation 3D des altitudes sur une zone, qui pilote les calculs de déblais/remblais, les contrôles de grade et l’implantation. Deux termes différents pour la même donnée, le vocabulaire change selon que l’on se trouve côté bureau ou côté terrain.

La surface est généralement définie sous forme de TIN (Réseau de Triangles Irréguliers): un maillage triangulaire reliant des points d’altitude connue. Le TIN est une méthode de structuration des données de surface, pas un format de fichier universel. Dans Emlid Flow 360, les surfaces sont supportées au format LandXML.

Obtenir les surfaces

Il existe plusieurs façons de construire cette surface :

• Un relevé topographique conventionnel produit les données de points que l’ingénieur utilise pour modéliser le terrain.
• Une station totale, un nivellement ou un récepteur GPS fournissent des points cotés précis selon une grille ou aux points caractéristiques du terrain.
• Le LiDAR — au sol ou embarqué sur drone — capte des nuages de points denses qui restituent rapidement le détail fin du terrain sur de grandes surfaces.
• La photogrammétrie drone suit le même principe : voler en grille, traiter les images et exporter un modèle de surface.

Pour les chantiers où la rapidité et la couverture sont essentielles, le récepteur Emlid Reach RX2 s’intègre à l’application mobile PIX4Dcatch sur les iPhone compatibles LiDAR pour capturer des modèles 3D à précision centimétrique. Les scans sont traités directement dans PIX4Dcloud ou PIX4Dmatic, produisant une surface qui s’importe directement dans Emlid Flow, sans conversion ni étapes supplémentaires.

Changer les règles du jeu avec l’écosystème Emlid

Traditionnellement, les contrôles de niveau impliquaient d’attendre que l’équipe topographique se déplace, s’installe, mesure les altitudes et confirme que l’excavation est dans les tolérances. Sur un chantier actif, c’est un goulot d’étranglement. Les engins restent à l’arrêt, le conducteur de travaux improvise, et les erreurs se révèlent trop tard pour être corrigées à moindre coût.

Avec les récepteurs EMLID, Emlid Flow 360 et Emlid Flow, cette dépendance n’existe plus. Le responsable configure le projet une seule fois avec le système de coordonnées, la surface de projet, les codes et la tolérance puis le diffuse sur le terrain. À partir de là, n’importe qui sur le chantier peut effectuer un contrôle de nivellement.

Le conducteur de travaux peut arpenter la plateforme et lire en direct le déblai ou le remblai. L’équipe BIM peut vérifier que ce qui est en place correspond au modèle. Le chef d’équipe peut confirmer la profondeur d’une tranchée avant la pose de la canalisation. Aucun de ces contrôles ne nécessite une formation en topographie.
Résultat : moins de retards, moins de retours sur le chantier et une fenêtre réduite pour les erreurs coûteuses.

Workflow pas à pas

Le workflow complet se déroule selon les étapes suivantes :

1. Préparer la surface de projet et l’exporter au format LandXML.

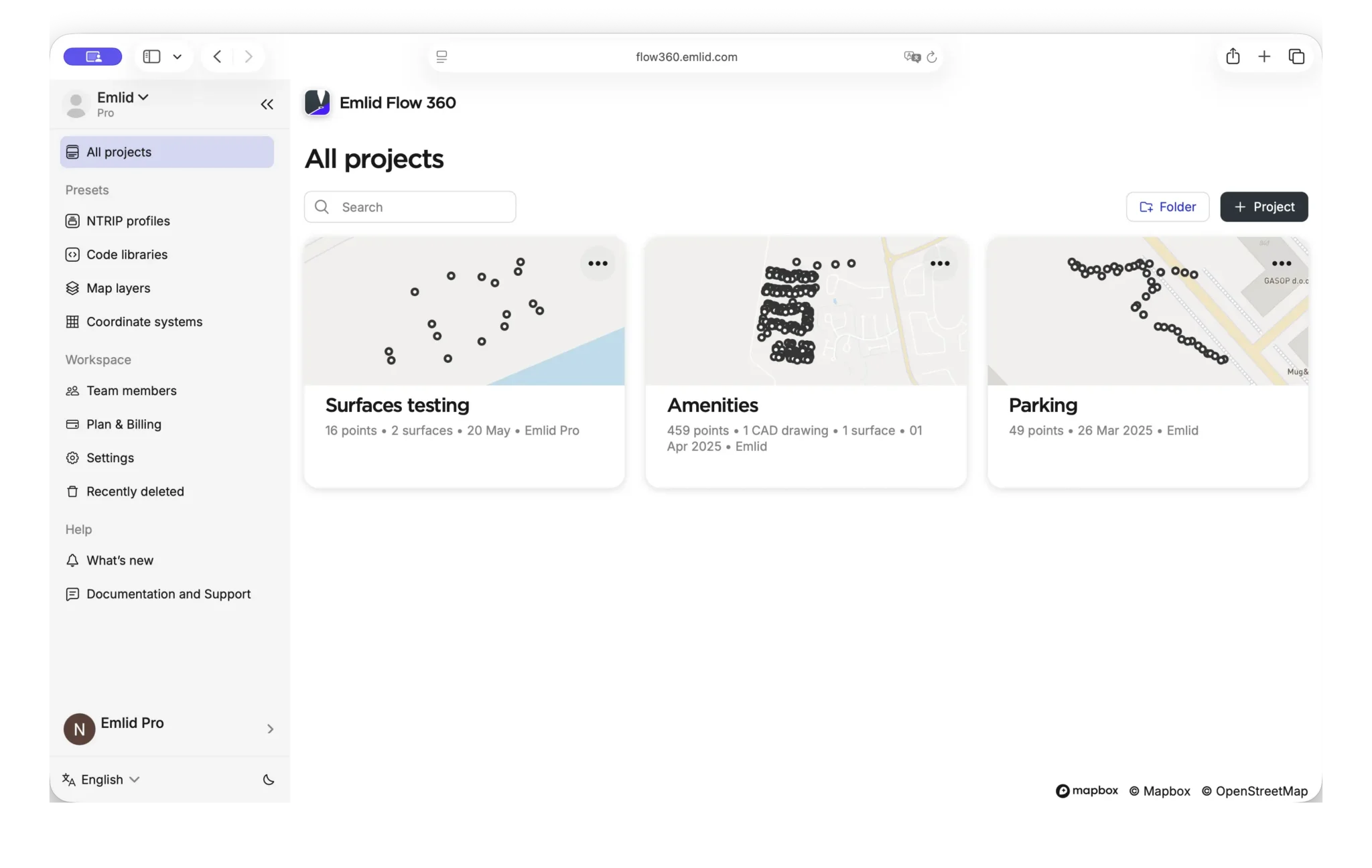

2. En bureau, se connecter à Emlid Flow 360 avec votre compte Emlid et configurer le projet :
   • Créer un nouveau projet dans votre espace de travail.
   • Sélectionner le système de coordonnées requis dans la bibliothèque, ou importer les paramètres de localisation.
   • Créer et appliquer une bibliothèque de codes, si nécessaire.
   • Importer des géométries au format CSV, SHP, KML ou DXF, si nécessaire.
   • Ajouter des couches cartographiques, si nécessaire.
   • Importer la surface de projet.
   • Inviter les ingénieurs terrain dans l’espace de travail avec le projet créé.

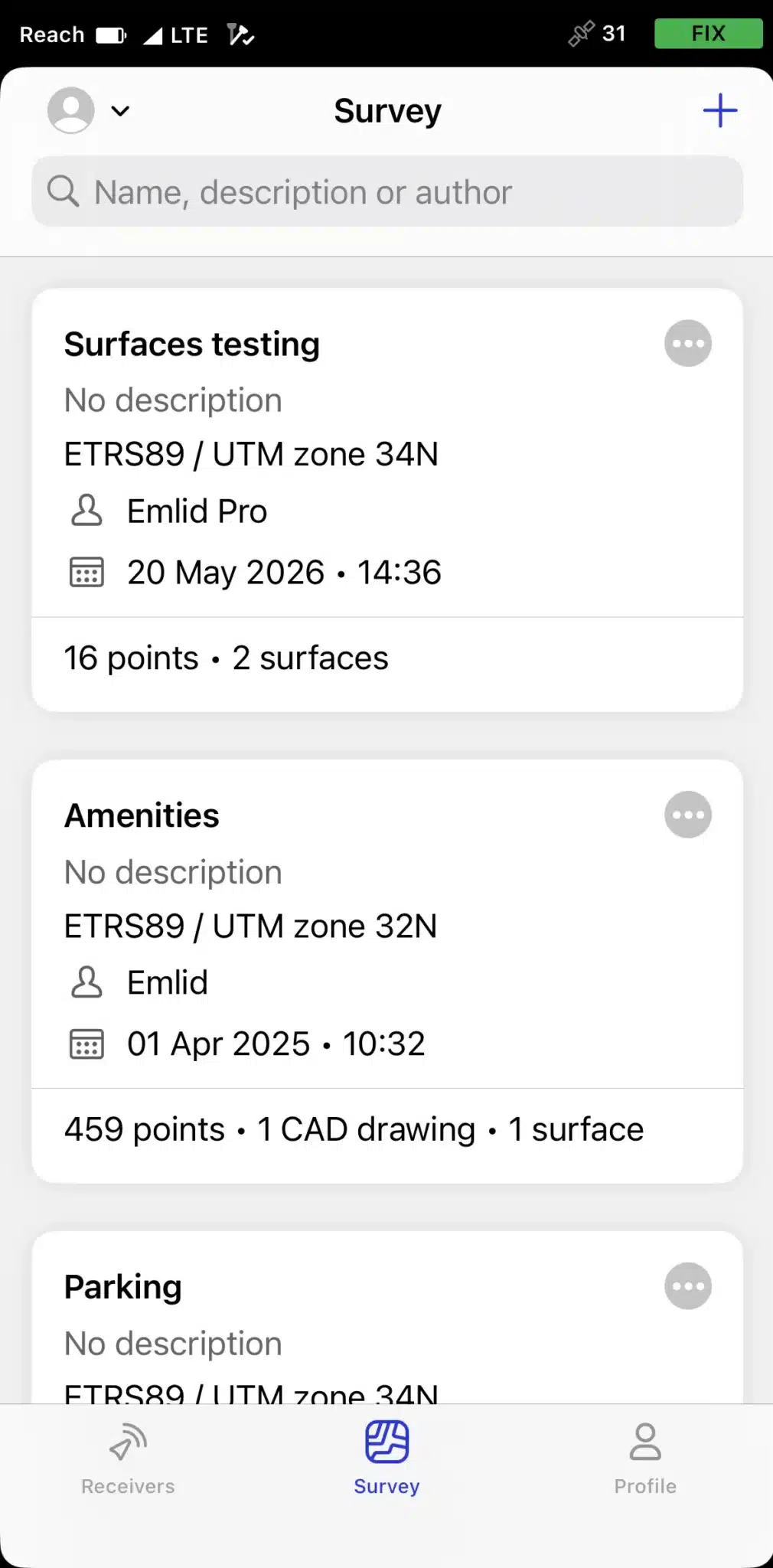

3. Sur le terrain, se connecter à Emlid Flow avec votre compte Emlid et ouvrir le projet synchronisé avec la surface importée.

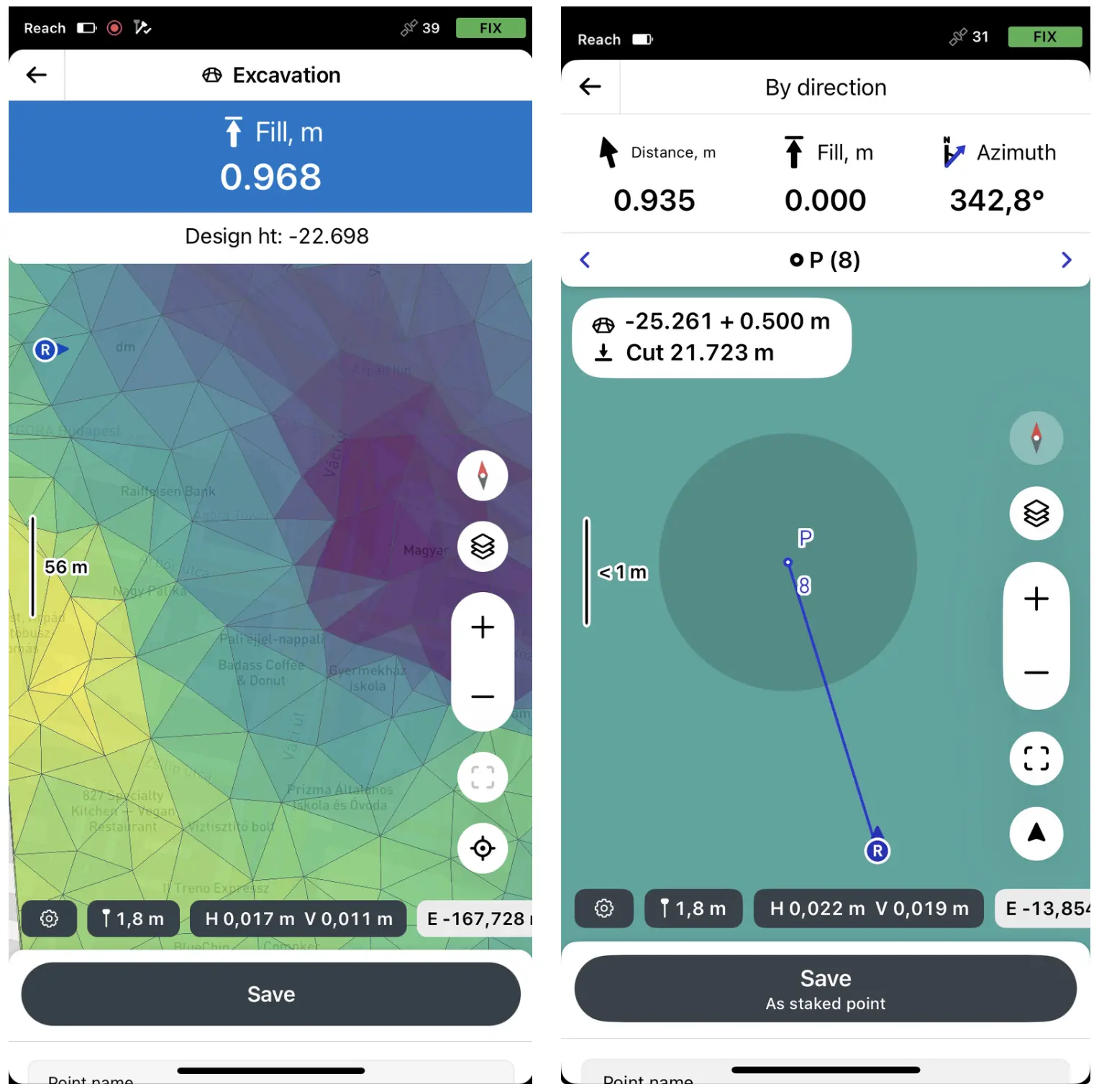

4. Lancer l’implantation de la surface ou d’objets individuels à l’intérieur de celle-ci. Si nécessaire, vous pouvez également collecter des entités supplémentaires pendant l’implantation de surface sans changer de workflow.





Lorsque le workflow l’exige, un décalage vertical peut être appliqué directement dans les paramètres de levé — utile lorsqu’on travaille sur le même MNT à différentes phases d’un projet, comme la plateforme avant revêtement ou le nivellement grossier avant la terre végétale.

Pour que ces calculs de déblais/remblais soient précis au centimètre, le GPS doit d’abord obtenir un positionnement centimétrique grâce aux corrections RTK.



Pour recevoir les corrections RTK, connectez le GPS soit à une base locale, soit à un service de corrections NTRIP via réseau cellulaire. Dans les zones isolées sans accès internet fiable, ou lorsqu’un contrôle total de la configuration est nécessaire, deux récepteurs Reach RS4 fonctionnant en radio LoRa constituent le choix le plus adapté.

Pour les flottes mixtes, le RS4 supporte également la radio UHF avec le protocole Trimtalk 450S. Là où la couverture cellulaire est bonne, le Reach RX2 se connecte directement au service de corrections de l’opérateur réseau et délivre la même précision centimétrique dans un boîtier bien plus compact sans base ni liaison radio.

Cas concret : plateforme de bâtiment commercial

Pour illustrer concrètement, voici comment cela se déroule sur un vrai chantier. Un entrepreneur prend en charge une plateforme de bâtiment commercial nécessitant environ 2 500 m³ de déblais et 1 500 m³ de remblais. L’équipe réalise un modèle 3D du terrain existant.

En bureau, l’ingénieur élabore la surface de projet sur la base de ce levé topographique et l’exporte en fichier LandXML. Le chef de projet ou le responsable BIM l’importe dans Emlid Flow 360, configure le projet et le diffuse sur le terrain.

Sur le chantier, le rover Reach indique en temps réel le déblai ou le remblai en tout point de la plateforme. Le conducteur de bulldozer réalise le déblai massif pendant qu’un opérateur terrain effectue des contrôles ponctuels tous les deux ou trois passages. Une surexcavation dans deux coins bas est détectée rapidement avant qu’un apport de remblai supplémentaire ne soit nécessaire pour corriger.

Une fois la plateforme grossièrement nivelée, l’équipe mesure les cotes finies sur une grille plus dense et les compare à la surface de projet.

Découvrez comment Emlid s’adapte à vos chantiers

Contrôles de nivellement, implantation, récolement, vérification topographique — votre équipe peut tout gérer sans attendre une équipe de géomètres. Découvrez comment les entrepreneurs utilisent les récepteurs Reach et Emlid Flow pour maintenir les engins en mouvement et les reprises hors planning.

N’hésitez pas à revenir vers nous si vous avez des questions 😉 !
